旋转四工位点锡焊接AOI一体机
旋转四工位点锡焊接AOI一体机
简介

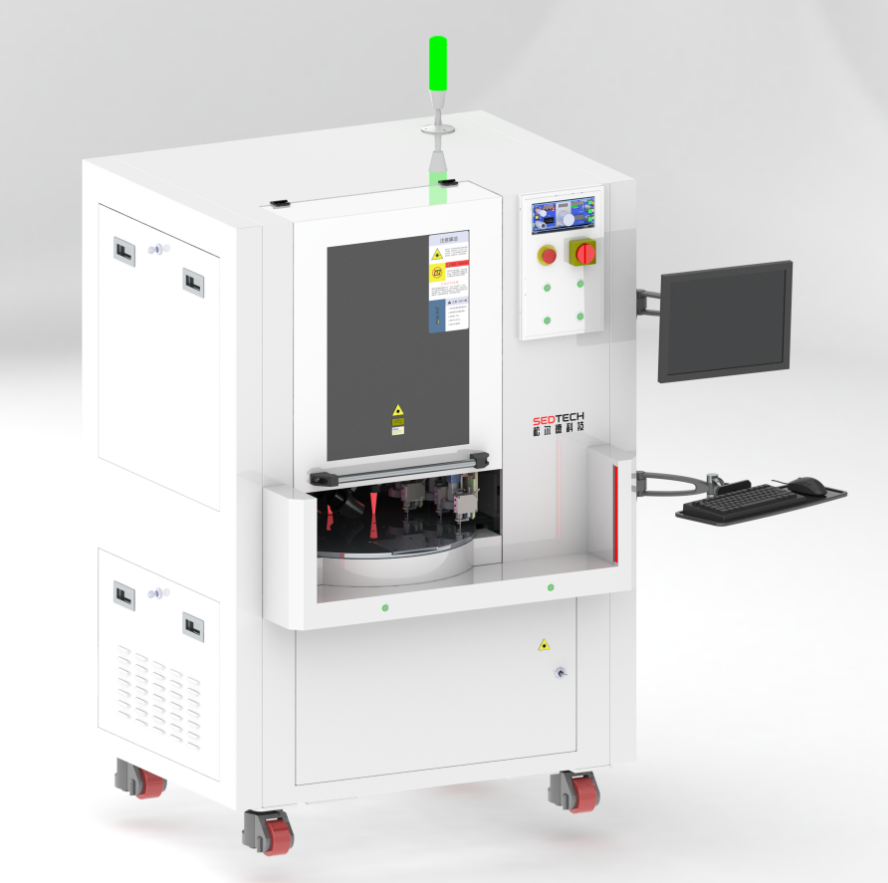

转盘式点锡激光焊AOI一体机，四工位转盘设计，由多轴伺服运动系统，自动点锡膏系统，半导体激光器及其控制系统等组成。采用我司自主研发的集成实时红外温度反馈、CCD定位、激光、激光光学指示器和无影光五光同轴（消色差镜头）所构成的光学系统；通过自主开发的锡焊软件，可在焊接过程中实时监控焊接过程的完成情况。特有PID算法，在线温度反馈系统，能实时控制焊接温度，从而提高焊接良品率和效率。本产品适用面广，可应用于在线生产，也可单独加工。
特点
1.采用红外温度传感器，可实时监控焊点温度，保证焊点温度在设定焊接温度范围内，防止温度过高对焊盘以及元件的损坏
2.系统锡焊过程中不与工件接触，无接触应力产生
3.热辐射小
4.无静电产生
5.激光升温速度快， 焊接速度快
6.可焊接狭窄区域及微型元件， 空间限制小
7.耗材少，更省成本。
8.采用CCD视觉系统，可视化编程， 操控简单
9.集成5光路同轴消色差系统，将视觉、红外测温、指示光、激光、无影光高度集成在一套光学系统， 技术先进，焊接工艺包容范围更广
10.激光测距传感器可实现高度位置补偿，当高度位置发生改变时，也可以实现准确点注锡膏。
优势
（1）.转盘四工位设计， 点锡膏和激光焊接在工作的同时，可以同步实现上下料，互不等待， 效率可提升80%。
（2）.与工件无接触，无接触应力产生
（3）.热辐射小。
（4）.可视化编程， 操作简单
（5）.无静电威胁.
（6）.焊接数据量化，易于分析
（7）.激光升温速度快， 焊接速度快
（8）.可焊接狭窄区域的元器件及微型元器件
（9）.耗材少，更省成本
（10）.CCD视觉定位， 精度高
（11）.五光同轴消色差光学系统， 焊接工艺包容范围更广
（12）.独特控制系统，以PC基础自主开发的软件控制系统，人机对话界面友好，功能全面。

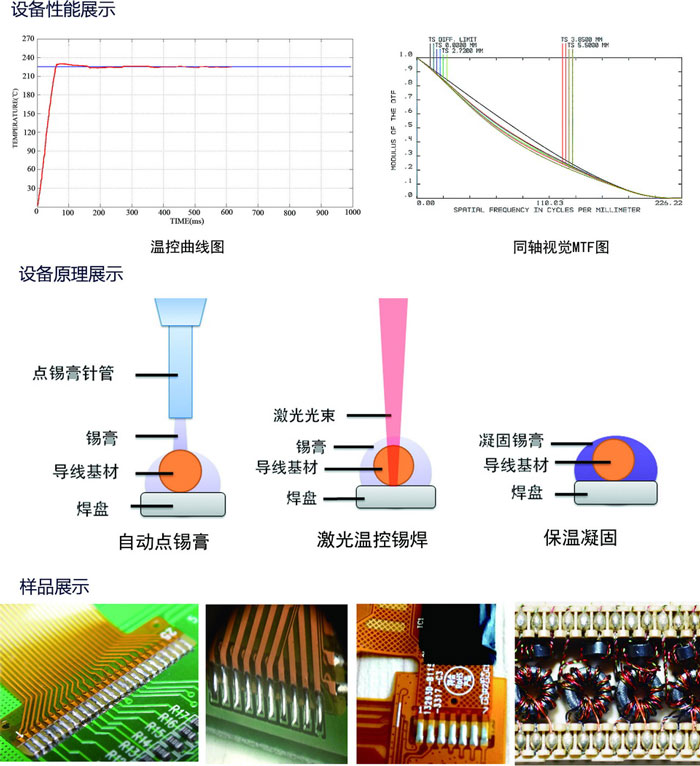

（13）.温控数据程图像曲线连续展示，直观易分析。
（14）.点锡和焊接图像化显示，更直观。
